Công suất phản kháng hay năng lượng phản kháng là gì ?
- Tất cả máy điện và thiết bị điện cảm ứng vận hành trong hệ thống xoay chiều đều biến đổi năng lượng điện từ các nguồn phát điện xoay chiều sang dạng cơ năng và nhiệt năng. Năng lượng này được tính theo đơn vị kilowatt giờ (kWh) và gọi là năng lượng hữu công. Để thực hiện được quá trình biến đổi năng lượng này cần phải tạo ra từ trường trong máy điện. Từ trường này liên quan tới một năng lượng khác do nguồn điện cung cấp đó là năng lượng phản kháng hay còn gọi là năng lượng vô công.
- Nguyên nhân là do mạch từ tuần hoàn nhận năng lượng từ hệ thống nguồn để tạo ra từ trường sau đó trả năng lượng này ngược lại cho hệ thống hai lần trong một chu kỳ tần số công nghiệp.
- Hiện tường hoàn toàn tương tự xảy ra khi tồn tại các phần tử có tính dung mắc song song trong hệ thống, như dây cáp điện hoặc các khối tụ công suất… Trong trường hợp này nặng lượng tích trữ ở dạng trường tĩnh điện (nạp tụ). Quá trình tuần hoàn tự nạp và phóng điện của các mạch có tính dung sẽ tác dụng lên các máy phát của hệ thống nguồn các hiện tượng tương tự như đã mô tả trong trường hợp mạch có tính cảm nhưng dòng điện trong mạch có tính dung ngược pha với dòng điện trong mạch có tính cảm. Tính chất này là cơ sở cho việc cải thiện hệ số công suất.
- Cần chú ý rằng, mặc dù dòng điện vô công (chính xác hơn là thành phần vô công của dòng điện) không tiêu thụ năng lượng từ hệ thống nhưng nó gây ra tổn hao điện năng trong hệ thống truyền tải và phân phối điện.
- Trong các hệ thống năng lượng thực tế, thành phần vô công của dòng điện tải luôn có tính cảm, còn tổng trở của hệ thống truyền tải và phân phối chủ yếu mang tính cảm. Dòng điện có tính cảm đi qua cảm kháng sẽ là chế độ gây ra sụt áp xấu nhất (nghĩa là ngược pha với điện áp hệ thống).
- Vì những nguyên nhân (tổn hao điện năng khi truyền tải và sụt áp), nghành điện yêu cầu giảm dòng điện vô công thấp nhất có thể.
- Dòng điện vô công có hiệu ứng ngược lại với điện áp và làm tăng điện áp trong hệ thống điện.
- Công suất (kW) liên quan tới năng lượng tác dụng được ký hiệu là P.
- Công suất phản kháng (kVAr) ký hiệu bằng Q. Công suất phản kháng tính cảm được quy ước mang dấu dương (+Q) và tính dung mang dấu âm (-Q).

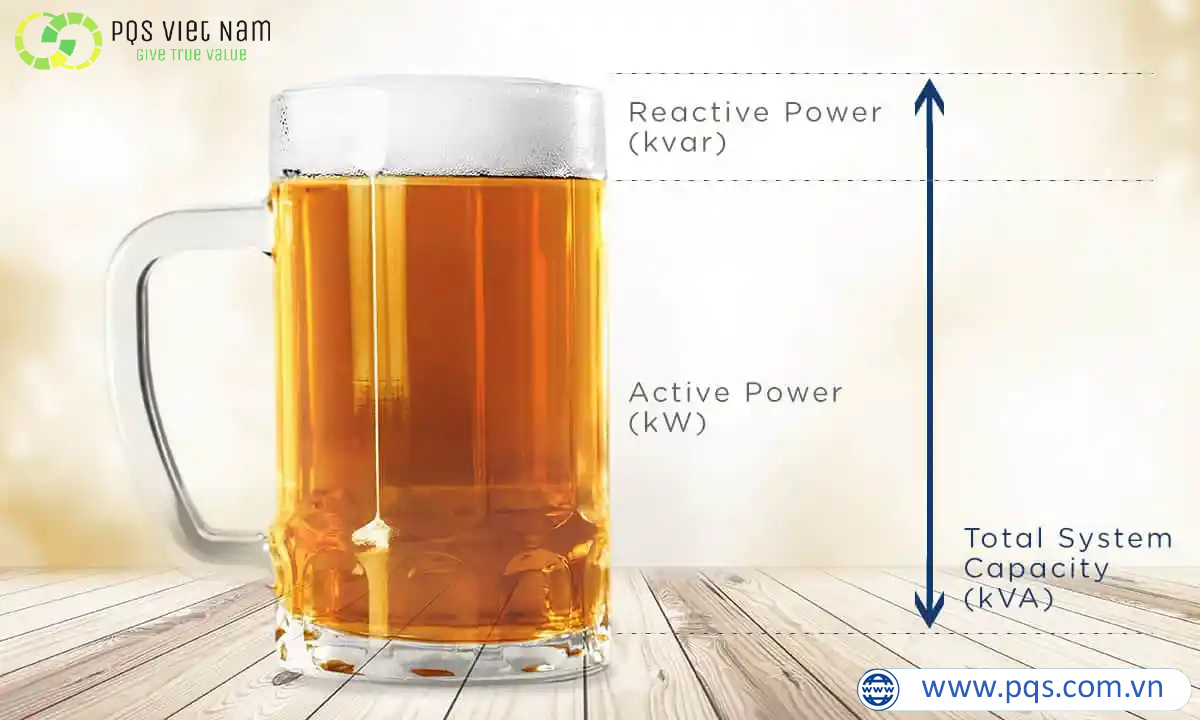

- Công suất biểu khiến S (kVA) bằng tổng các vector công suất tác dụng và công suất phản kháng kVAr mối liên hệ này được thể hiện ở hình dưới đây:
Hình 1: Công suất biểu kiến S
