Các tiêu chuẩn về sóng hài
28/03/2022
930
- Tiêu chuẩn sóng hài theo Thông tư 30/BCT-2019

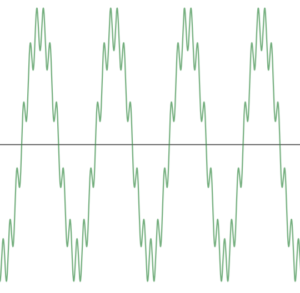

“Điều 7. Sóng hài
1. Sóng hài điện áp:
a) Tổng biến dạng sóng hài điện áp là tỷ lệ giữa giá trị hiệu dụng của sóng hài điện áp với giá trị hiệu dụng của điện áp bậc cơ bản được tính theo công thức sau:
Trong đó:
- THD: Tổng biến dạng sóng hài điện áp;
- Vi: Giá trị hiệu dụng của sóng hài điện áp bậc i và N là bậc cao nhất của sóng hài cần đánh giá;
- V1: Giá trị hiệu dụng của điện áp bậc cơ bản (tần số 50 Hz).
b) Độ biến dạng sóng hài điện áp tối đa cho phép trên lưới điện phân phối quy định trong Bảng 1a như sau:
Bảng 1b-Độ biến dạng sóng hài điện áp tối đa cho phép
| Cấp điện áp | Tổng biến dạng sóng hài (THD) | Biến dạng riêng lẻ |
| 110 kV | 3,0% | 1,5% |
| Trung áp | 5% | 3,0% |
| Hạ áp | 8% | 5% |
2. Sóng hài dòng điện:
a) Tổng biến dạng sóng hài dòng điện là tỷ lệ giữa giá trị hiệu dụng của sóng hài dòng điện với giá trị hiệu dụng của dòng điện bậc cơ bản ở phụ tải/công suất phát cực đại được tính theo công thức sau:
Trong đó:
- TDD: Tổng biến dạng sóng hài dòng điện;
- Ii: Giá trị hiệu dụng của sóng hài dòng điện bậc i và N là bậc cao nhất của sóng hài cần đánh giá;
- IL: Giá trị hiệu dụng của dòng điện bậc cơ bản (tần số 50 Hz) ở phụ tải, công suất phát cực đại (phụ tải, công suất phát cực đại là giá trị trung bình của 12 giá trị phụ tải, công suất phát cực đại tương ứng với 12 tháng trước đó, trường hợp đối với các đấu nối mới hoặc không thu thập được giá trị phụ tải, công suất cực đại tương ứng với 12 tháng trước đó thì sử dụng giá trị phụ tải, công suất phát cực đại trong toàn bộ thời gian thực hiện phép đo).
b) Phụ tải điện đấu nối vào lưới điện phân phối phải đảm bảo không gây ra biến dạng sóng hài dòng điện vượt quá giá trị quy định tại Bảng 1b như sau:
Bảng 2b-Biến dạng sóng hài dòng điện tối đa cho phép đối với phụ tải điện
| Cấp điện áp | Tổng biến dạng | Biến dạng riêng lẻ |
| 110 kV | 4% | 3,5% |
| Trung áp | 8% | 7% |
| Hạ áp | 12% nếu phụ tải ≥50 kW 20% nếu phụ tải <50 kW 20% nếu <50 kW |
10% nếu phụ tải ≥50 kW 15% nếu phụ tải <50 kW |
- Tiêu chuẩn sóng hài theo IEEE STD-2014
- Sóng hài điện áp
| Cấp điện áp | Tổng biến dạng(%) | Biến dạng riêng lẻ(%) |
| 69 kV trở xuống | 8.0 | 5.0 |
| 69.001 kV đến 161 kV | 5.0 | 3.0 |
| 161.001 kV trở lên | 1.5 | 1.0 |
| Lưu ý: Hệ thống điện áp cao có thể có tới 2,0% THD trong đó nguyên nhân là do thiết bị đầu cuối HVDC sẽ suy giảm bởi thời gian nó được khai thác cho một người dùng. | ||
- Sóng hài dòng điện
| Độ méo dòng sóng hài tối đa tính theo phần trăm của IL | ||||||
| Thứ tự sóng hài riêng lẻ (sóng hài lẻ) | ||||||
| ISC/IL | < 11 | 11≤h<17 | 17≤h<23 | 23≤h<35 | 35≤h | TDD |
| <20* | 4.0 | 2.0 | 1.5 | 0.6 | 0.3 | 5.0 |
| 20<50 | 7.0 | 3.5 | 2.5 | 1.0 | 0.5 | 8.0 |
| 50<100 | 10.0 | 4.5 | 4.0 | 1.5 | 0.7 | 12.0 |
| 100<1000 | 12.0 | 5.5 | 5.0 | 2.0 | 1.0 | 15.0 |
| >1000 | 15.0 | 7.0 | 6.0 | 2.5 | 1.4 | 20.0 |
| Sóng hài chẵn được giới hạn ở 25% của các giới hạn sóng hài lẻ ở trên. Các biến dạng hiện tại dẫn đến bù đắp dc, ví dụ:bộ chuyển đổi nửa sóng, không được phép. * Tất cả các thiết bị phát điện đều bị giới hạn ở các giá trị này của độ méo dòng điện, bất kể I SC / I L thực tế . Trong đó: I SC = dòng ngắn mạch cực đại tại PCC. I L = dòng tải nhu cầu tối đa (thành phần tần số cơ bản) tại PCC. |
||||||
